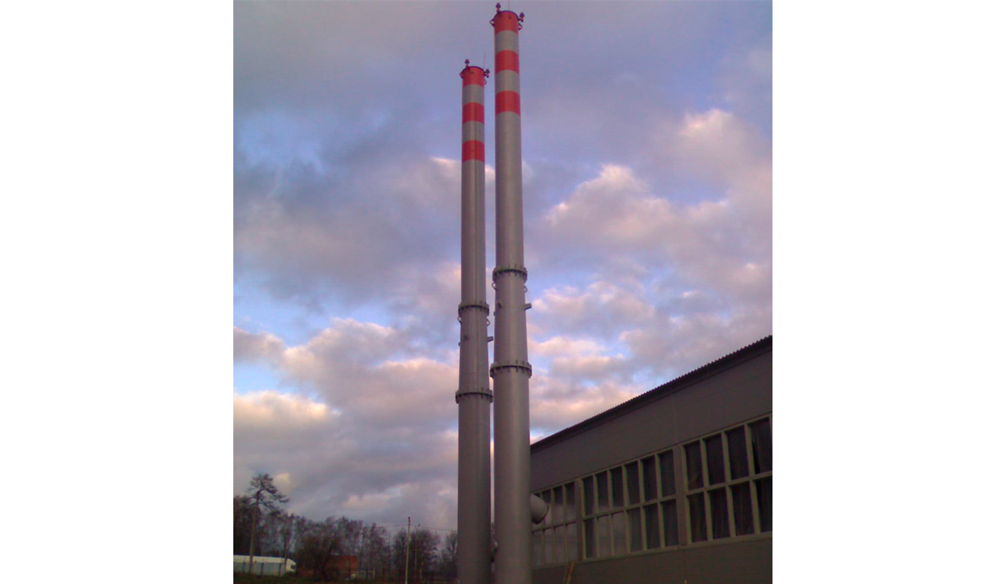

Примеры наших работ. Колонная дымовая труба высотой 25 метров, Московская область
Характеристика изделия
Тип – колонная (несущая обечаечная труба с расположенным внутри утепленным газоходом);
Высота — 25м.;
Диаметр колоны — 1020 мм.;
Газоходы – 1х600 мм.;
Место монтажа – Московская область, январь 2009г.
Назначение
Труба предназначена для отвода дымовых газов от водогрейного котла.
Конструкция
Дымовая труба колонного типа, состоящая из 2-х секций,. Крепление к фундаменту через анкерный блок. Размеры приняты исходя из условий строительной площадки и расчета на прочность. Внутренний газоотводящий ствол выполнен из нержавеющей стали, устойчивой к воздействию высоких температур и кислотной среде конденсата, образующегося на стенках газохода при удалении продуктов сгорания топлива. С целью максимального исключения образования конденсата, ствол покрыт слоем базальтовой изоляции толщиной 50 мм. Высота и диаметр газохода определены на основании аэродинамического расчета.
Антикоррозионная защита несущей конструкции (колонны) выполнена двухкомпонентными грунтовками и эмалями в цвет, соответствующий дизайнерскому решению Заказчика.
Монтаж дымовой трубы
Доставка дымовой трубы осуществлена автомобильным транспортом отдельными секциями заводской готовности. Сборка секций произведена непосредственно на строительной площадке. Подъем дымовой трубы, установка на закладные элементы, нивелировка и затяжка резьбовых соединений выполнены за одну операцию автокрана.
Полное время монтажа дымовой трубы – 4 часа.
Всего изготовлено и смонтировано 5 труб.
