Примеры наших работ. Паровая котельная в Серпуховской районе Московской области
Описание объекта
Паропроизводительность — 85 т/ч.;
Основное топливо — природный газ;
Резервное — дизельное;
Давление пара — 13 бар;
Температурный график — 95/70°С;
Дымовая труба — 30 м.;
Заказчик — ЗАО «Ди Эч Ви–С»;
Дата 2004-2008 годы.
Пароводогрейная котельная предназначена для технологического пароснабжения и теплоснабжения завода по выпуску лапши быстрого приготовления в Серпуховской районе Московской области.

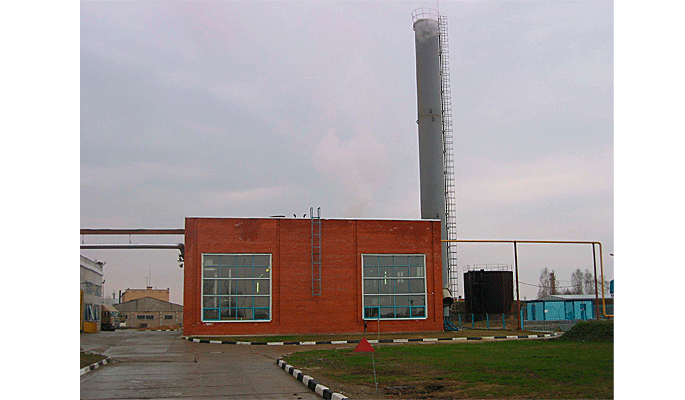

Проектом предусмотрен монтаж оборудования котельной в кирпичном здании.
Выполнены работы по проектированию, монтажу и пуско-наладке паровой котельной общей мощностью 85 т пара/час и 6,6 МВт горячей воды. Строительство котельной осуществлялось поэтапно.

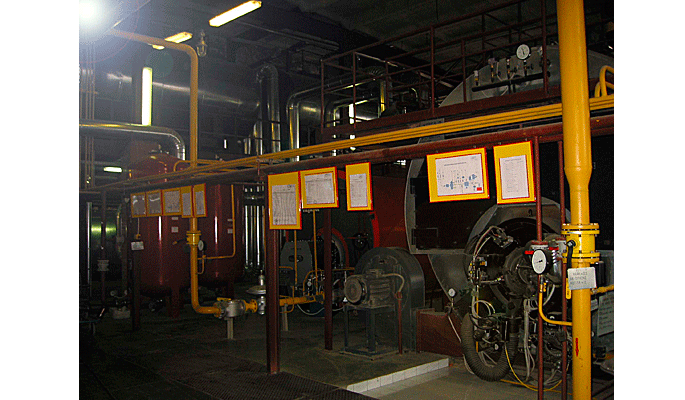

I этап – Установка двух паровых котлов Omnical DDHI – 15.0 (15 тонн пара в час), SAACKE оснащенных комбинированными (природный газ/дизельное топливо) горелками SKVG 100, а также водогрейного котла Turbomat RN-6600 (6,6 МВТ) с горелкой SAACKE SKVJG 55.
II этап –Монтаж парового котла HD01 – 15.0, производитель “VKK Standardkessel” (Германия), оснащенного горелкой SAACKE SKVG – 100.
III этап: — Монтаж парового котла Omnical DDHIS 20.0-13 (производительность 20 тонн пара в час), оснащенного горелкой SAACKE SKVG 150.
IV этап: — Монтаж парового котла Omnical DDHIS 20.0-13 (производительность 20 тонн пара в час), оснащенного горелкой SAACKE SKVG 150.
В котельной смонтирована автоматическая двухступенчатая установка умягчения непрерывного действия производительностью 30 м3/час фирмы «Гидротехинжениринг». Выполнена установка двух атмосферных деаэраторов.
Проектом предусмотрен монтаж пароводяных кожухотрубных теплообменников.
Выполнен монтаж газорегулирующего устройство (ГРУ), коммерческого узла учета газа.
В качестве системы дымоудаления в котельной применена стальная самонесущая дымовая труба высотой 30м с индивидуальными газоходами из нержавеющей стали производства ООО «Риелло-сервис».
В котельной предусмотрено отопление и вентиляция помещения, в котором размещено оборудование, пожарная сигнализация, сигнализация загазованности по СО и СН4. Трехкратный воздухообмен и подача воздуха на горение обеспечивается приточной установкой и дефлекторами.
Электрические щиты и щиты автоматики выполнены с комплектующими АВВ.
Основным топливом для котельной является природный газ, резервным — дизельное.
