Примеры наших работ. Водогрейная котельная ИБК РАН, Пущино Московской области
Описание объекта
Тепловая мощность — 12,6 МВт.;
Основное топливо — природный газ;
Температурный режим — 110/80 °С;
Дымовая труба — 30 м.;
Клиент — Институт биофизики клетки РАН;
Дата — 2008 год.
Котельная предназначена для теплоснабжения зданий Института биофизики клетки Российской академии наук, расположенных в г. Пущино, Московской области.
Выполнены работы по проектированию, монтажу и наладке оборудования котельной.
Проектом предусмотрено каркасное здание котельной. В качестве ограждающих конструкций используются «сэндвич» панели.
Котельная запроектирована на базе трех водогрейных котлов Турботерм ТТ 3150. С котлами используются комбинированные (природный газ/дизельное топливо) модулируемые горелки RJELLO GI/EMME 4500.
Для защиты котлов от загрязнений из существующей системы отопления предусмотрено использование кожухотрубных теплообменников.

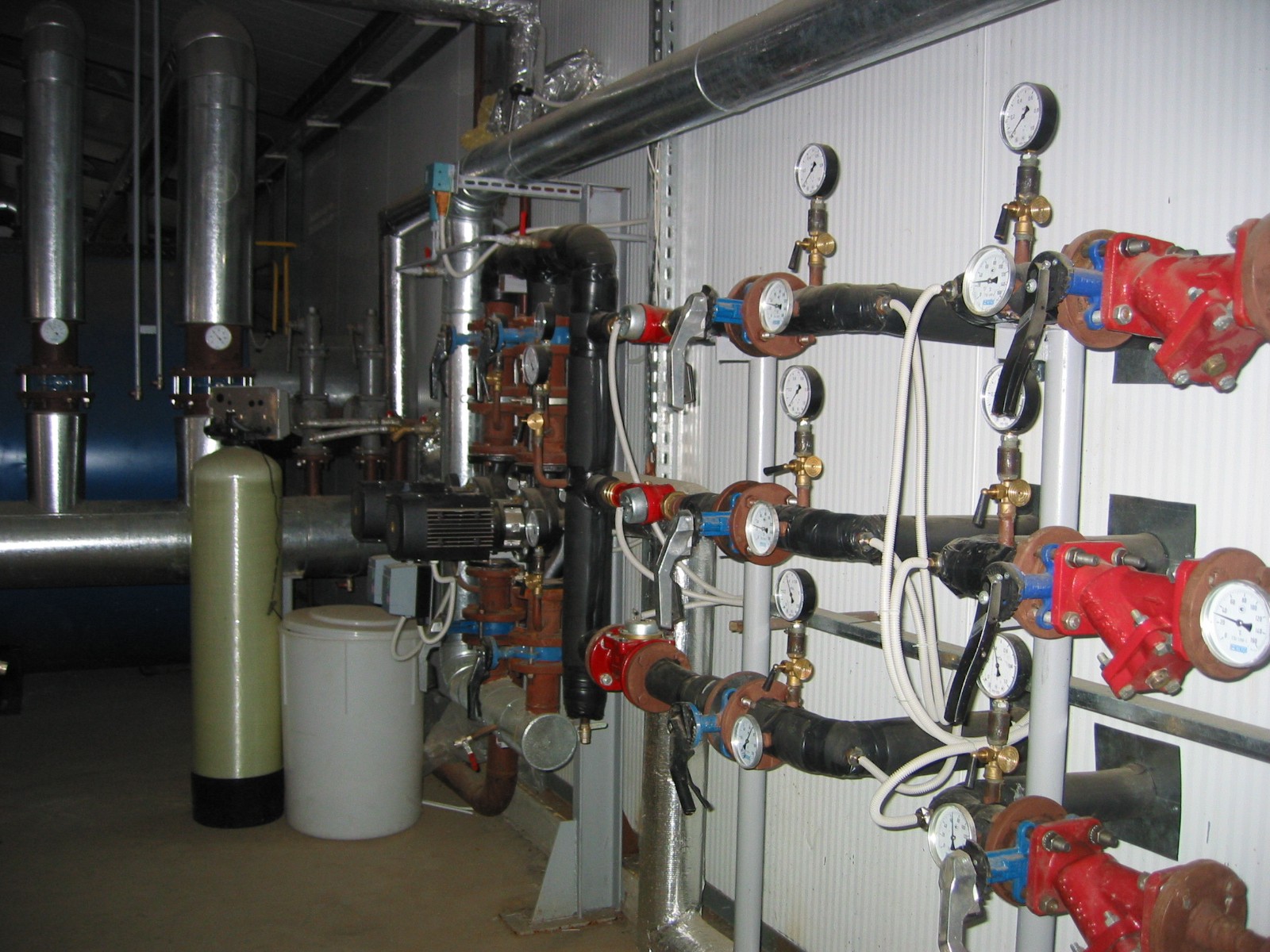

В котельной организовано погодозависимое регулирование температуры теплоносителя, выполнен монтаж системы водоподготовки, включающей установку Na-катионирования.
Котельная предназначена для работы в автоматическом режиме без постоянного присутствия обслуживающего персонала. В котельной предусмотрен учет отпущенного тепла в тепловую сеть, холодной воды на вводе в котельную, электроэнергии, расхода природного газа.
В качестве системы дымоудаления в котельной применена самонесущая стальная дымовая труба производства ООО «Риелло-сервис» с индивидуальными газоходами из нержавеющей стали для каждого котла.
Источником газоснабжения котельной является газопровод высокого давления. Максимальный расход газа составляет 1480 м3/час.
В котельной предусмотрена естественная вентиляция с трехкратным воздухообменом. Приток осуществляется через вентиляционные решетки, вытяжка – через дефлекторы. Отопление помещения котельной реализовано с помощью воздухоотопительных агрегатов.
Основное оборудование котельной:
